當產量提高與性能需求的問題同時出現時，透鏡表面和透鏡半徑制作從而變得越來越關鍵和困難。用于DVD播放機、手機、CD ROM、內窺鏡、數碼相機和其他高產量產品所需的光學元件需求量正快速增長，同時所要求的性能規格也越來越嚴格。然而，這些產品越來越輕薄短小，所以在每一道生產工序上也就越來越不易控制其性能。在光學性能檢測上所遭遇了挑戰，其中包括：光學表面形態、光學表面半徑、球面鏡和非球面鏡的發射波陣，以及多透鏡光學系統的光學性能檢測；制造商也遇到了必須解決影響產品質量下降的一系列問題，例如發生過度或欠缺拋光、光學模具損耗、材質變動與組裝公差等等問題。
PTI 250 是一套穩定且易于使用的干涉儀，可以提供透鏡和透鏡系統的3維表面形態面和波陣圖及透鏡曲率半徑與檢測。根據不同的應用需求PTI 250系列分為：PTI 250RS, PTI 250P, PTI 250F, PTI 250VPTI 250FTM。這是一套小型干涉儀系統，其與ZYGO公司所制造的干涉儀（也是世界標準）一致。PTI 250 是純正的ZYGO干涉儀，同時還提供易于使用和可靠的測量方法且有很好的投資報酬率，極適合高產量生產控制，同時也可作為科研人員研發使用。
在使用時有如下特性
? 25mm孔徑干涉儀附帶涵蓋許多應用范圍的系列光學配件
? 操作方便且快速的干涉條紋對準系統手動孔徑調焦降低邊緣衍射并加強性能
? Z軸手動粗調300mm與微調30mm直接與世界標準的ZYGO GPI 及VeriFire 干涉儀進行校準
? 配有高精度、高可靠度且易于使用的溫控半導體激光器
? 可選用垂直、水平或向上方式的測試座提供未來產品升級需要與附件使用
? 根據不同的應用需求PTI 250系列分為：PTI 250RS, PTI 250P, PTI 250F, PTI 250V

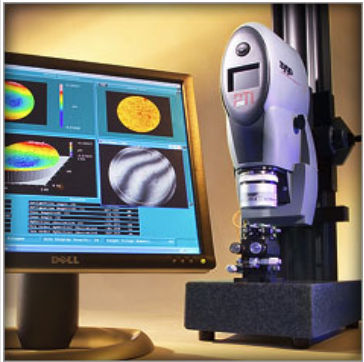

圖示：美國ZYGO PTI 250激光干涉儀
規格
|
PTI 250RS
? 具備研究用干涉儀所需要的高功能性及靈活性。
? 在2秒內，可產生多于300,000個像素的定量三維圖。
? 位相測量干涉儀，精度大于λ/100。
? 采用FlashPhase數據采集方法，在不穩定及有振動的環境下仍能測量
? 采用標準的Zygo MetroPro界面――干涉檢測的國際標準。
? 可測曲率半徑 (選用)。
|
|
PTI 250P
? 生產用位相調制干涉儀。
? 可產生多于300,000個像素的定量表面形態圖。
? 位相測量干涉儀，精度大于λ/100。
? 采用MetroPro軟件，多語言支持的操作界面。
? 可測曲率半徑 (選用)。
|
|
PTI 250F
? 經濟實用的生產用位相調制干涉儀。
? 采用FlashPhase數據采集方法可在干擾較大的生產環境下進行可靠測量。
? 可產生多于300,000 個像素的定量表面形態圖。
? 采用FlashPhase作位相測量。
? 采用標準的Zygo MetroPro 軟件，多語言支持的操作界面。
? 可測曲率半徑 (選用)。
|
|
PTI 250V
? 生產用快速檢測干涉儀。
? 目測條紋方式，檢測產品。
? 可測曲率半徑 (選用)。
? 可升級到PTI 250F 和PTI 250P 。
|
主要技術參數
儀器類型
|
具有相位測量功能的小型Fizeau 型生產用干涉儀。
|
數據采集
|
FlashPhaseeTM
|
應用范圍
|
小球面和平面檢測。表面狀態的定量測量，傳輸波陣面測量及半徑測量。測量方向 垂直向下測量。
|
測試光源
|
Class I級 655 nm 半導體激光
|
測試光直徑
|
25 mm
|
CCD采集
|
640 x 480
|
像素調焦范圍
|
±250 mm 手動可調
|
調準方式
|
配合集成型LCD雙光點對準
|
觀察方式
|
計算機實時圖像顯示
|
計算機
|
高性能個人電腦，硬盤、 CD-ROM 和17"顯示器
|
軟件
|
Microsoft Windows XP專業版下的ZYGOPTI 250 軟件
|
電源
|
100 - 240 VAC, 50/60 Hz
|
尺寸與重量尺寸(高x 寬x長)
|
686 x 203 x 356 (mm)
|
重量
|
33 kg
|
性能參數測量不確定度1
|
平面測試: λ/20
球面測試: λ/10RMS
|
重復性2
|
λ/2000 (1σ)RMS
|
精度3
|
λ/500 (1σ)
|
環境要求溫度
|
15°C - 35°C (60°F - 95°F)
|
溫差變化
|
<1.0°C / 15 min
|
濕度
|
相對濕度10% - 95% , 無凝結
|
防震
|
無需特別防震
|
語言
|
英語，德語，日語，簡體中文，繁體中文
|
1 測量精度取決于：傳輸面鏡頭精度、光學系統和成像系統的幾何形變、檢測時所用條紋的多少。當用7 條或更少的條紋評測時，PTI可以達到λ/20 以上。
2 重復性指每10 個測量序列平均值相比的相同性，每個測量序列包含16 次測量，其數值定義為1σ。
3 精度指：10個測量序列的平均值減去參考值。每個測量序列包含16個數據，參考值是指10次測量的點-點平均值。
4 標準鏡頭通過卡座固定到干涉儀下面。
